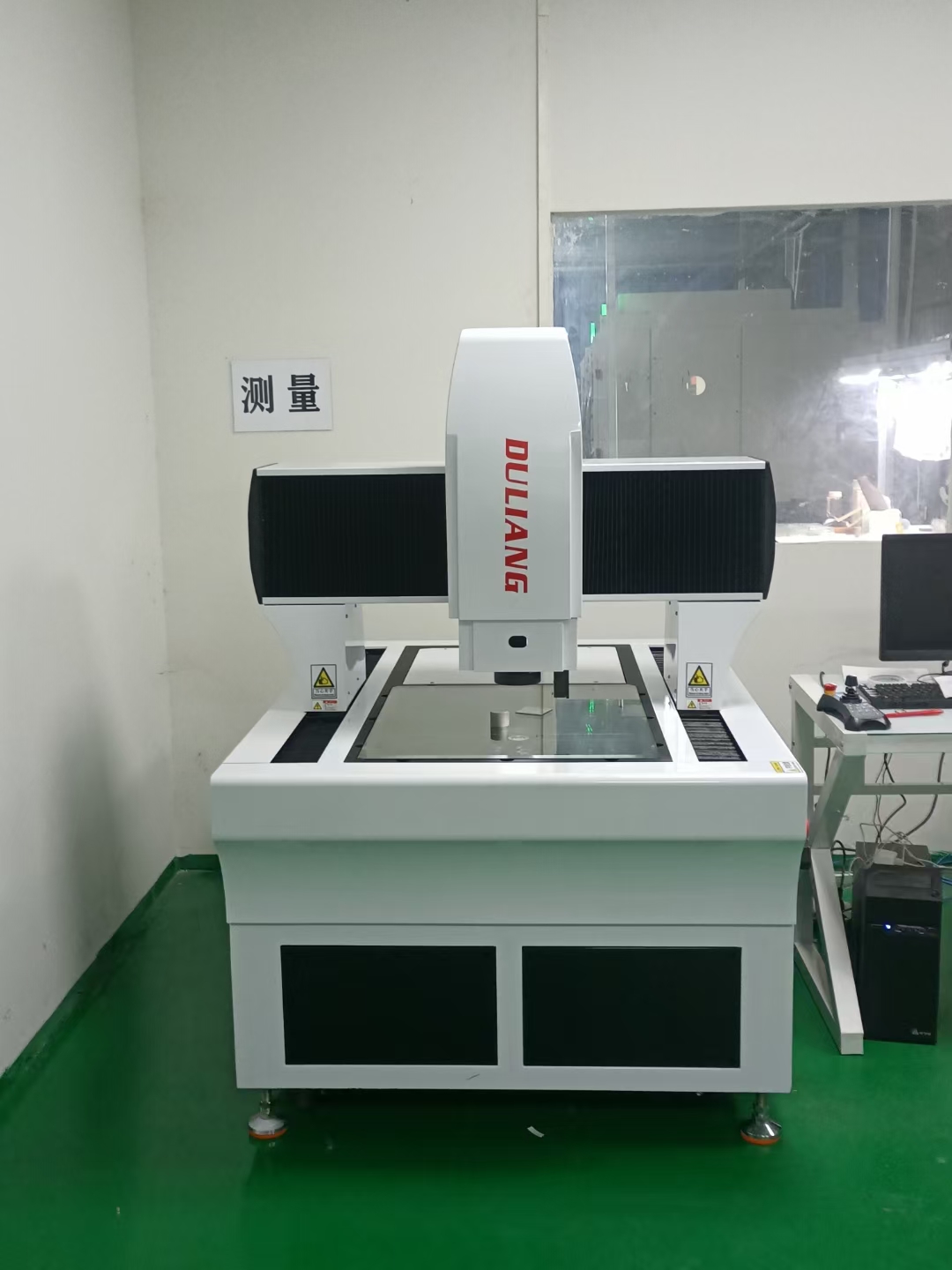

龍門式影像測量儀自動影像儀龍門機龍
主要特點
三角橫梁技術，保證機器剛性質量比，精度穩定；
工業級四軸CNC控制系統，伺服閉環控制，自動測量功能；
空間面補償，保證機器的精度；
移動橋式結構，花崗石底座，立柱，保證機器的穩定性；
進口精度開放式光柵系統，分辨率05um；
預載荷空氣軸承，全氣浮導軌技術的應用，采用研磨級絲杠傳動，高速，無間隙，靈敏可靠，定位準確，運動精度高；照明系統：在面對某些特殊被測量物時，可利用不同的光線效果以凸顯被測物的特性以精準地抓取尺寸并達到高重復精度的上光源精準測量功能；
高分辨率彩色CCD,高清晰度影像效果，高品質的畫面；
可程控8象限，16通道的LED上光源以及平行輪廓冷光源；
TEO全自動自動變倍鏡頭；
搖桿操控全CNC功能：自動對焦，自動量測，自動尋邊，自動燈光調整，自動倍率切換
型號 | DL562-DCC | DL682-DCC | DL10122-DCC | DL12162-DCC | DL15202-DCC | ||
行程 | 500*600*200 | 600*800*200 | 1050*1250*200 | 1250*1650*000 | 1550*2050*200 | ||
工作臺大?。╩m） | 600*700*200 | 700*900*200 | 1150*1750*200 | 1350*1750*200 | 1650*2150*200 | ||
重量 | 1300 | 1680 | 3300 | 4280 | 5000 | ||
承重 | 80 | 80 | |||||
測量精度 | XY（μm） | 3.5+L/200 | 4.0+L/200 | 5.5+L/200 | 5.5+L/200 | 5.8+L/200 | |
Z軸 | 5.0+L/200 | ||||||
光柵尺分辨率 | 1μm | ||||||
導 航 | 臺灣上銀P級 | ||||||
攝像機 | 美國TEO色彩工業高清CCD | ||||||
光源 | 輪廓光 | 白色LED,亮度連續可調 | |||||
表面光 | 白色LED,亮度連續可調 | ||||||
光學鏡頭 | 手動連續變倍或自動連續變倍（選配） | ||||||
放大倍率 | 光學放大倍率 ：0.7-4.5倍 影像放大倍率：30-225倍 | ||||||
軟件 | DL測量軟件（DL自動版） | ||||||
運動控制 | 自 動 | ||||||
保修期 | 一 年 | ||||||
工作環境 | 溫度20℃±20℃溫度變化*2℃/hr溫度30-80% | ||||||
振動*0.002g低于15Hz | |||||||
電源 | 220 V ± 10% , 50Hz（用電設備要求接地可靠：接地電阻小于4歐姆） | ||||||
全自動龍門式影像儀 （大量程影像儀定制）高性價比 免費延保 代理銷售
